無線網絡（WiFi）基礎知識 第五課

5 天線

網絡容量設計中，根據AP性能和實際需求選擇合適的AP。 不同的AP款型，不同的網絡部署場景會搭配不同型號的天線， 天線具體的選擇策略請參考天線選型策略。 本節簡要介紹下天線的基本屬性， 更多的天線基礎知識和各型號天線信息請參考WLAN天線快速入門。 天線是一種用來發射或接收無線電磁波的設備，天線有3個最基本的屬性：方向性、極化、增益。 方向性是指信號發射方向圖的形狀，極化是電磁波場強矢量空間指向的一個輻射特性， 增益是衡量信號能量增強的度量。天線按照水平方向圖和極化方式可以劃分為如下幾類。

按水平方向圖特性劃分

按照水平方向圖的特性劃分，可以把天線分為以下幾種類型：

全向天線：

全向天線在水平面內的所有方向上輻射出的電波能量都是相同的， 但在垂直面內不同方向上輻射出的電波能量是不同的。

方向圖輻射類似白熾燈輻射可見光，水平方向上360度輻射。

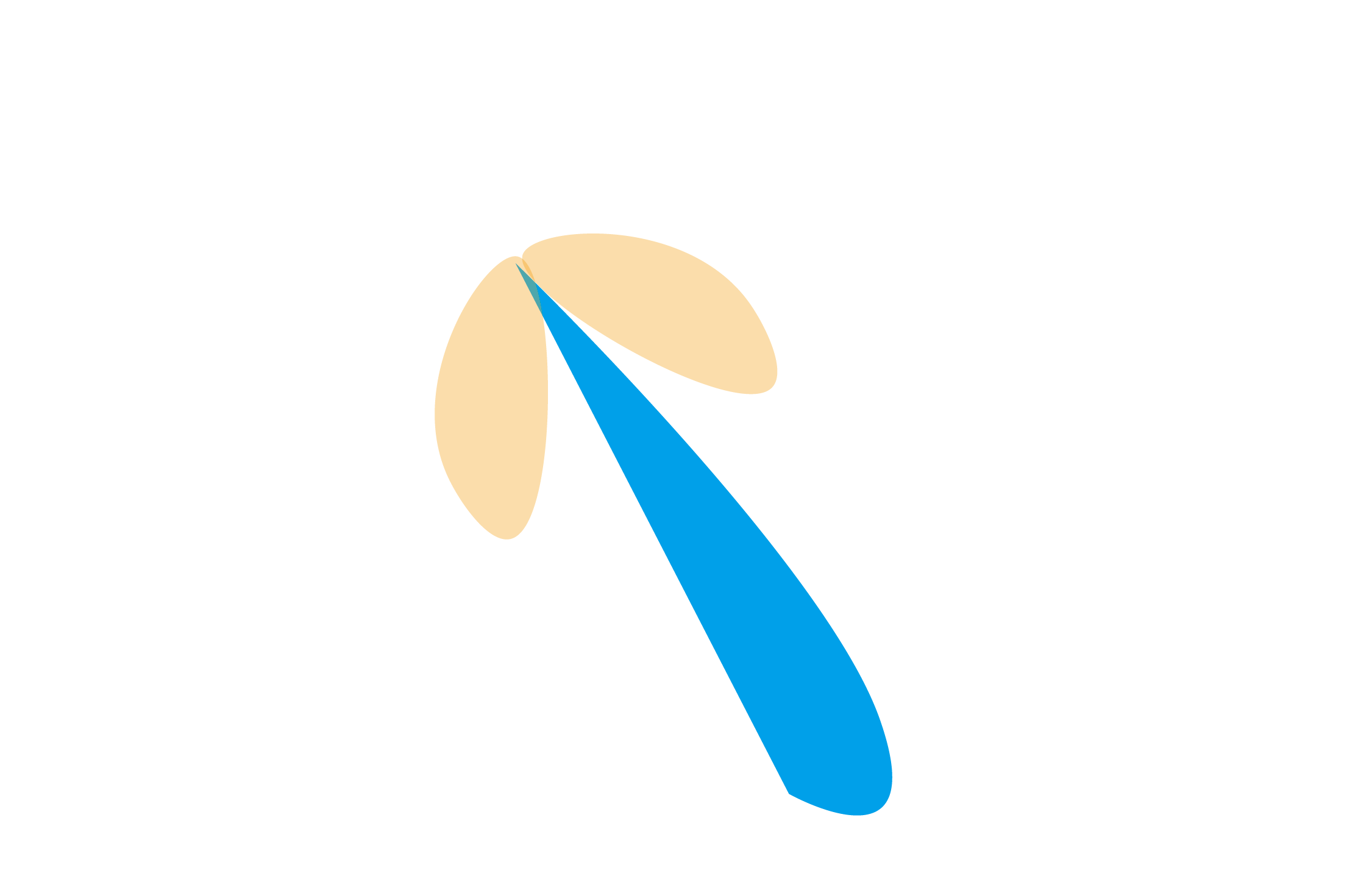

定向天線

定向天線在水平面與垂直面內的所有方向上輻射出的電波能量都是不同的。 方向圖輻射類似手電筒輻射可見光，朝某方向定向輻射， 相同的射頻能量下可以實現更遠的覆蓋距離，但是是以犧牲其他區域覆蓋為代價的。

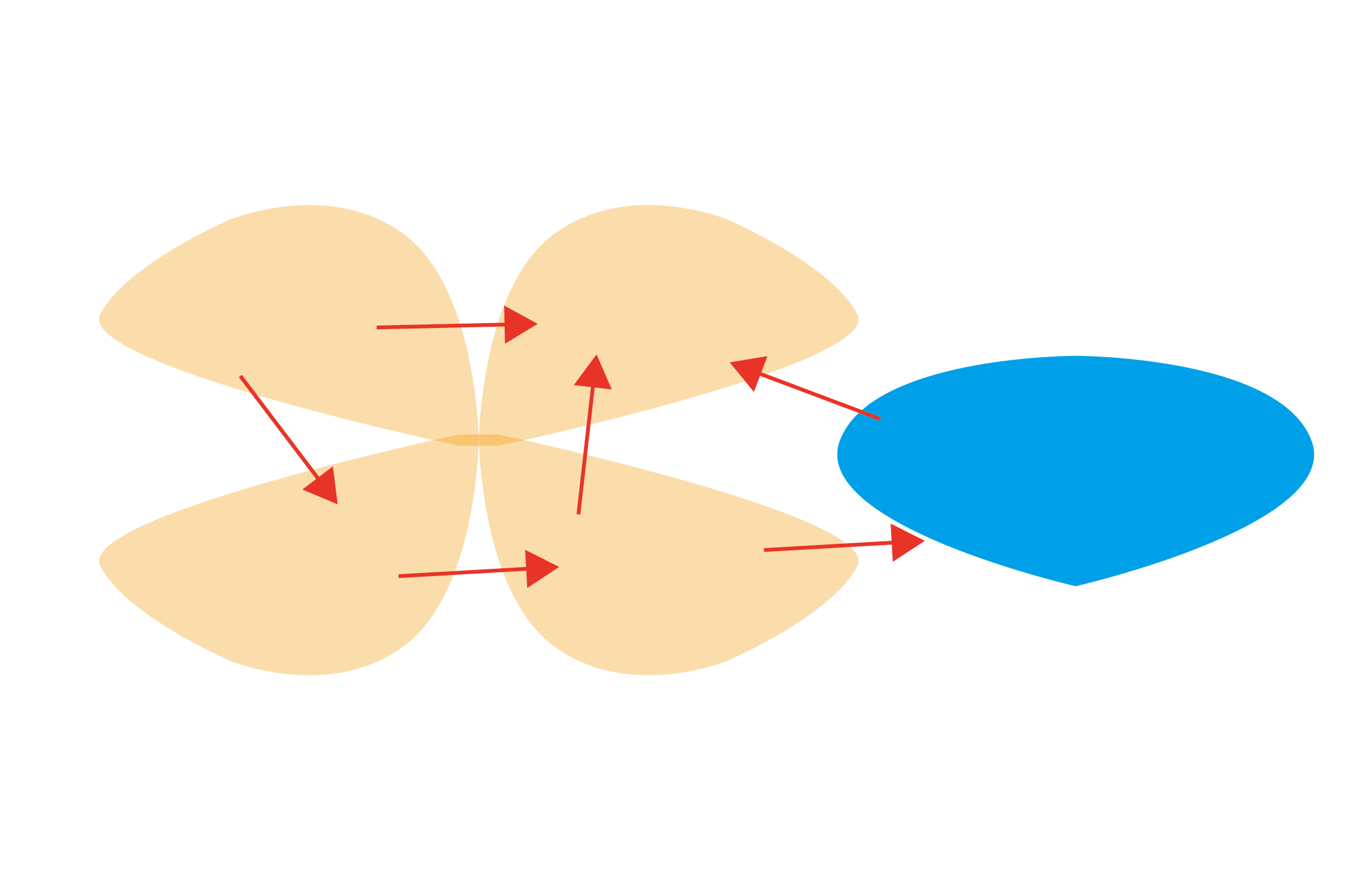

智能天線

智能天線在水平面上具有多個定向輻射和1個全向輻射模式。 天線以全向模式接收終端發射的信號；智能天線算法根據接收到的信號判斷終端所在位置， 並控制CPU發送控制信號選擇最大輻射方向指向終端的定向輻射模式。

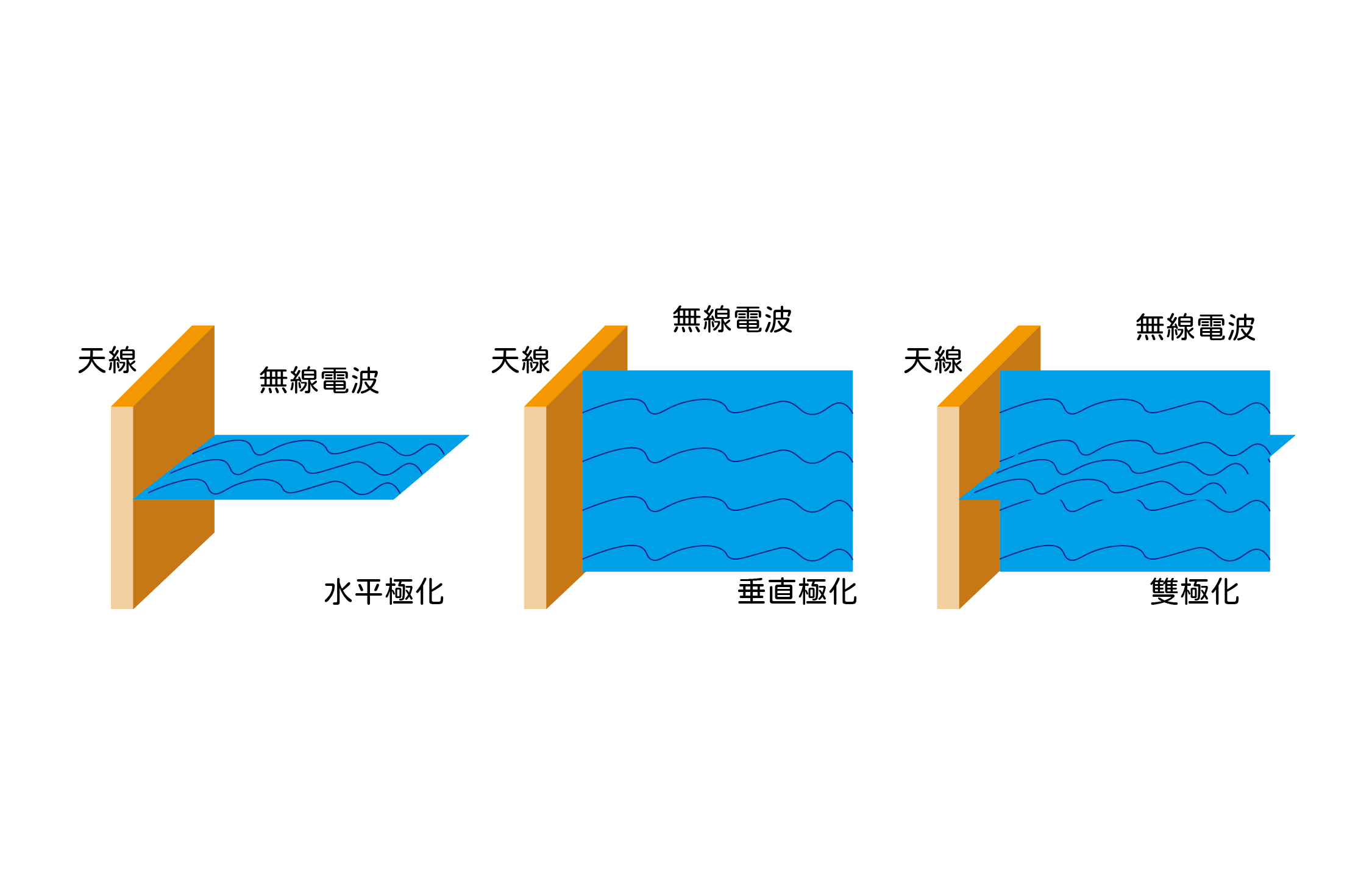

按照極化方式劃分

按照極化方式劃分，可以分為單極化天線和雙極化天線。 單極化和雙極化在本質上都是線極化方式，通常有水平極化和垂直極化兩種。

單極化天線：接收、發送是分開的兩根天線，一根天線中只包含一種極化方式。 無線信號是水平發射水平接收或垂直發射垂直接收。故需要更多的安裝空間和維護工作量。 雙極化天線：接收、發送是一根天線，一根天線中包含垂直和水平兩種極化方式。

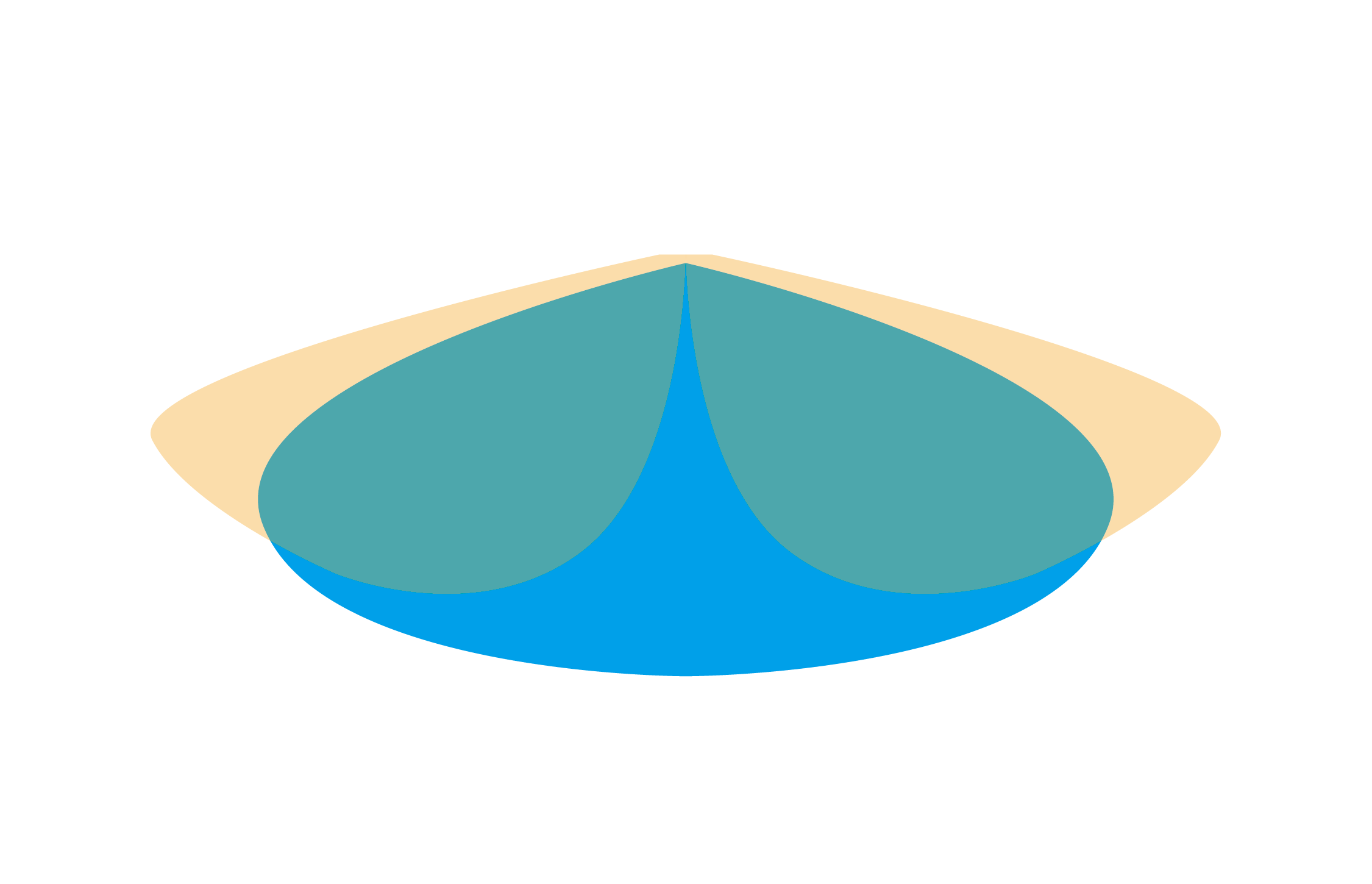

增益

天線是一種無源器件，根據能量守恆定律，無論天線的增益有多大， 也無論使用多少根天線，總的發射功率並不會發生改變。 天線是通過控制信號發射方向的方式，把能量集中在一定方向上來發送， 從而實現增強指定方向上信號強度的目的。
