無線網絡（WiFi）基礎知識 第一課

1 無線網絡覆蓋

網絡覆蓋設計涉及到規劃網絡覆蓋範圍和範圍內信號強度， 所以先介紹無線網絡覆蓋範圍的概念，引出衡量覆蓋範圍的指標：覆蓋半徑和覆蓋距離。

1.1  覆蓋範圍

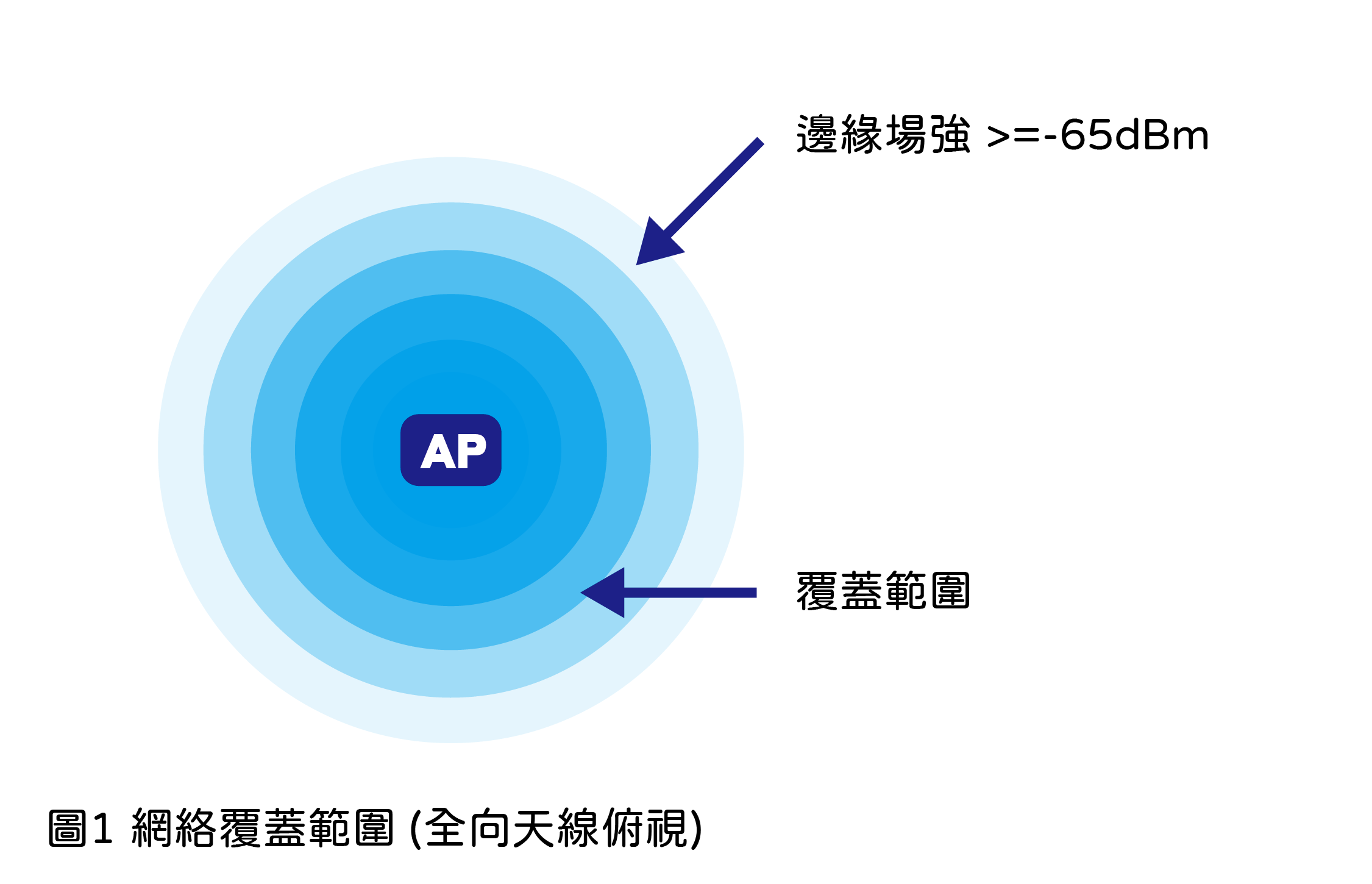

AP通過天線發射無線信號，在天線周圍產生無線網絡覆蓋，信號傳的越遠，信號強度就變的越弱。 通常把天線周邊信號強度大於網規指標值的區域稱為無線網絡覆蓋範圍， 如圖1所示。網絡覆蓋範圍邊緣的場強稱為邊緣場強。 如普通覆蓋區信號強度指標值為-65dBm，網規設計時邊緣場強就要大於等於-65dBm。

1.2  覆蓋半徑

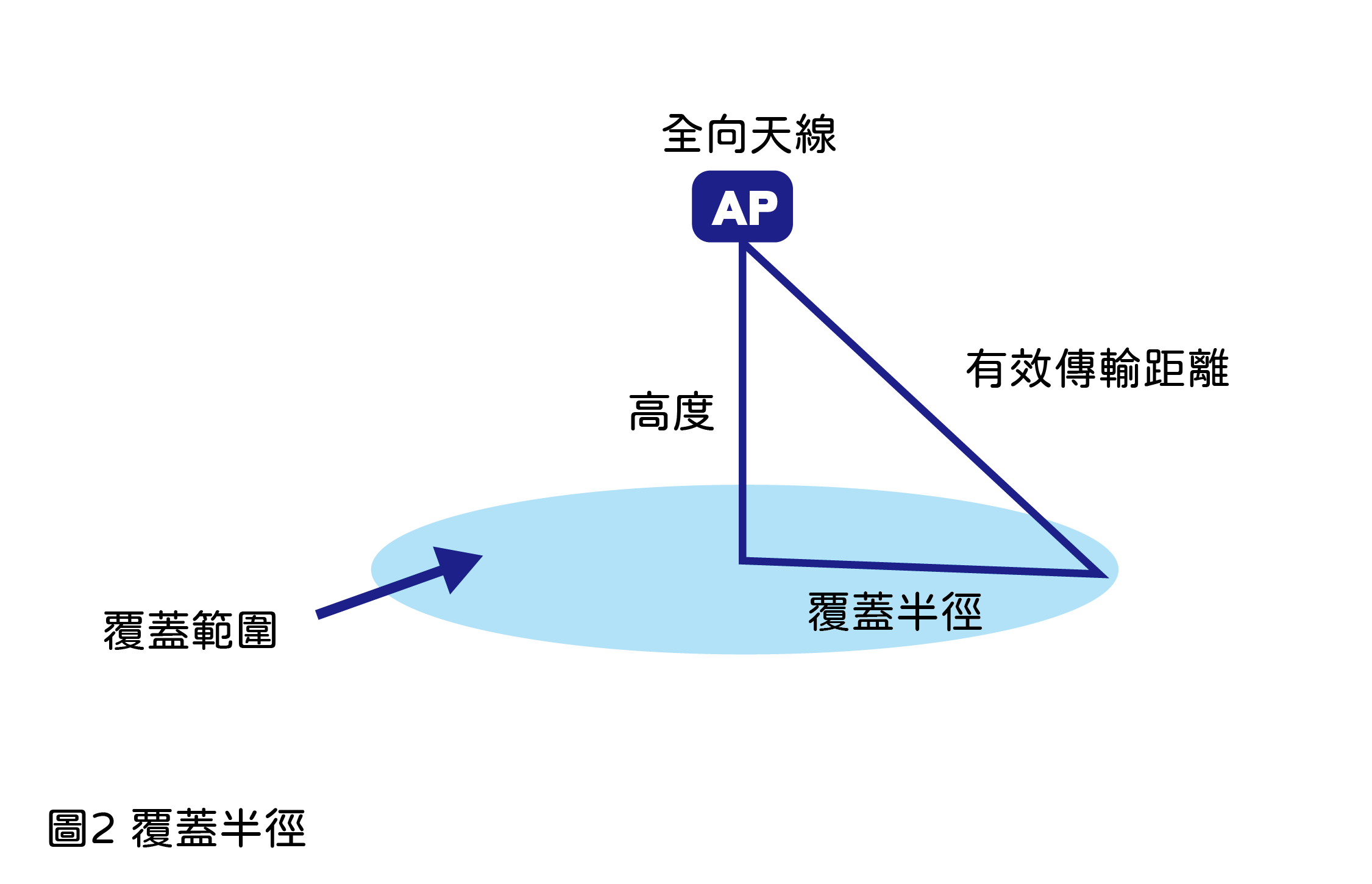

全向天線使用覆蓋半徑來衡量覆蓋範圍。 如圖2所示，以吸頂安裝的全向天線AP為例，AP安裝高度通過工勘測量得知， 信號的有效傳輸距離可以基於邊緣場強計算得出，計算方法可以參考覆蓋計算。 當高度和有效傳輸距離確定後，即可計算出覆蓋半徑，進而可以得知網絡信號有效覆蓋範圍。

1.3  覆蓋距離

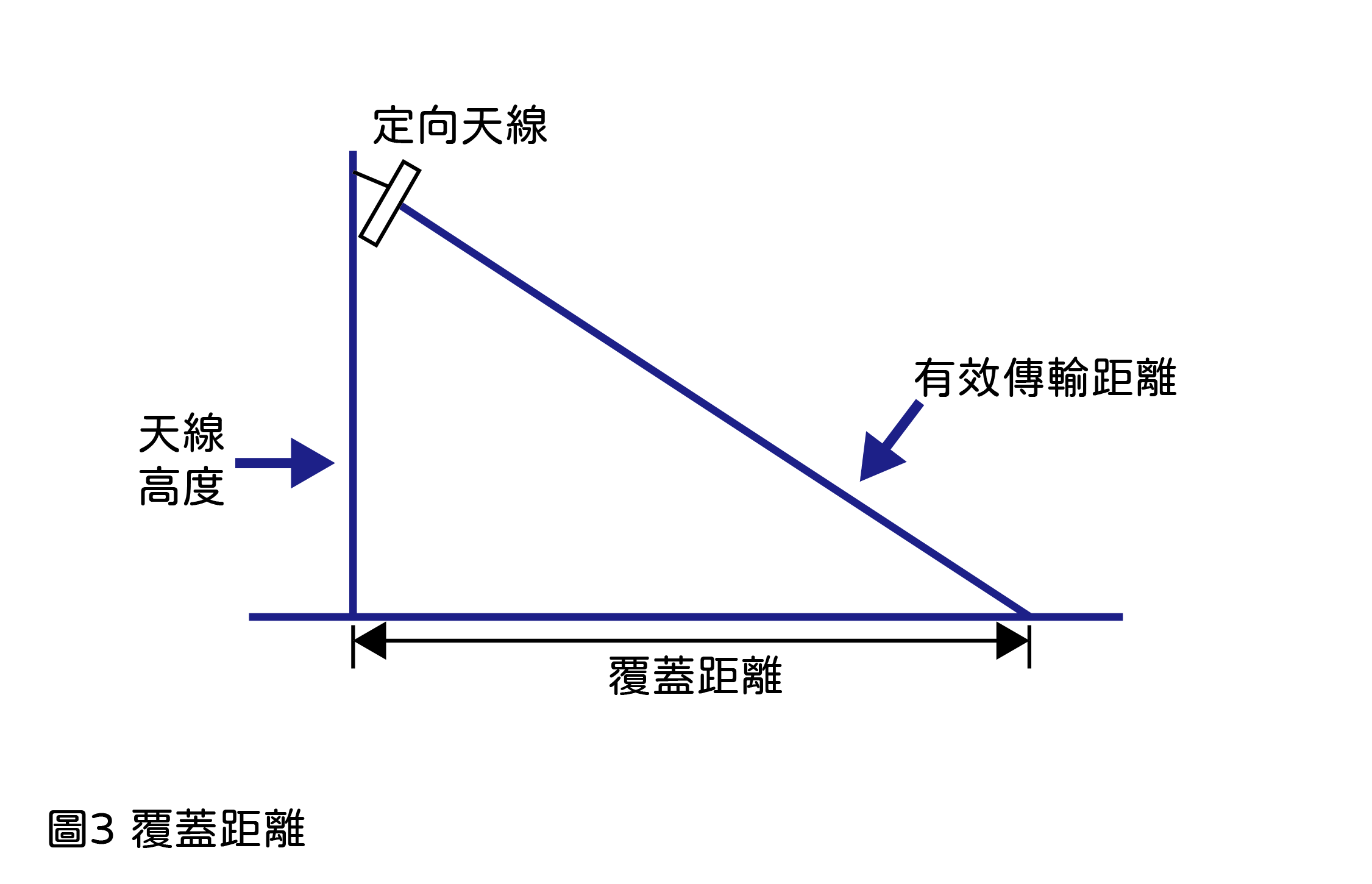

定向天線使用覆蓋距離來衡量覆蓋範圍.如圖3所示，以室外抱桿安裝的定向天線AP為例， 天線到覆蓋範圍邊緣的有效傳輸距離可以通過公式計算得出，天線高度通過工勘測量得知。

從上面可以看出，無論是覆蓋半徑還是覆蓋距離，都需要先計算出有效傳輸距離後才能得出， 而射頻發射功率和信號強度是計算有效傳輸距離的輸入條件。下文將繼續介紹功率和信號強度的概念。
